AMPLIFICADOR POWERSOFT SERIE UNICA 4 CANAIS.

Descrição

Plataforma Amplificadora Unica™ de 4 Canais para Instalações Fixas (Modelos 5K4, 9K4, 12K4 e 16K4)

Dados sujeitos a alterações sem aviso prévio.

Conectividade e Controle Remoto

• Rede: 3 portas Ethernet Gigabit (RJ45)

• Modos de Rede: comutado (Switched Mode) e redundante dividido (Split‑Redundant Mode) — permitindo separar o tráfego de áudio e controle

• Interfaces Remotas: ArmoníaPlus™ e Powersoft Cloud (Universo) 

DSP e Processamento de Áudio Digital

• Conversores AD: 24 bits Tandem™ @ 48 kHz – faixa dinâmica de 130 dB(A), THD+N 0,00005 %

• Conversores DA: 24 bits Tandem™ @ 48 kHz – faixa dinâmica de 132 dB(A), THD+N 0,00003 %

• Latência: 2,6 ms do sinal analógico até a saída amplificada

• Memória Interna: Armazena e recupera até 50 presets (snapshots)

• Delay de Alinhamento: até 2 s na entrada + até 100 ms por saída

• Equalizador: Raised‑cosine, FIR customizado, IIR paramétrico (peaking, hi/lo shelving, passa‑tudo, passa‑banda, etc.)

• Crossover: FIR fase linear ou IIR (Butterworth, Linkwitz‑Riley, Bessel), de 6 dB/oitava a 48 dB/oitava

• Limitadores: Tensão RMS, Corrente RMS, Pico, TruePower™, EQ Dinâmico (Dynamic EQ)

• Controle de Amortecimento: Active DampingControl™

• Diagnóstico de Alto-falantes: Monitoramento por tom piloto, impedância média e medição de carga

• Tempo de Inicialização: < 10 s (ou < 0,5 s via PoE) 

Manuseio de Canais

• Saídas: 4 canais (Hi‑Z ou Lo‑Z), com opção de ponte por pares de canais

• Entradas: Analógicas (4, via conector Phoenix) e Dante™/AES67 (4 via Ethernet) 

Desempenho elétrico por Modelo

• Modo ponte (bridged): até 8 000 W por par de canais 

• Máxima tensão sem distorção (Vpeak): até 220 VPeak (modelo 16K4)

• Corrente máxima (A peak): até 80 A (modelo 16K4) 

Energia & Termodinâmica

• Perda térmica (standby): ≈190 BTU/h

• Perda térmica (a 1/8 da potência): até ≈2046 BTU/h 

Fonte de Alimentação

• Fonte comutada regulada, universal com PFC e SRM

• Tensão nominal: 100–240 VAC (suporta surtos de 400 VAC)

• Operação: 80–265 VAC

• Modos de alimentação: TT/TN, categoria II, Classe I

• Conector AC: IEC C20 (máx. 20 A)

• Eco Mode: reduz consumo (35 W em uso normal), com CPU ativa (20 W)

• Entrada PoE: Classe 4 ou superior 

Áudio Digital & Qualidade

• Ganhos: padrão de 32 dB

• Sensibilidade de Entrada:

  • 9K4: 3,0 Vrms (11,8 dBu)

  • 12K4: 3,5 Vrms (13 dBu)

  • 16K4: 3,9 Vrms (14 dBu)

• Sinal‑ruído (SNR):

  • Analógico: até 116 dB(A)

  • Dante/AES67: até 120 dB(A)

• Resposta de Frequência: 20 Hz–20 kHz ±1 dB (@8 Ω)

• Crosstalk: < −80 dB até 1 kHz; < −60 dB @ 20 kHz

• THD+N: < 0,05% (até metade da potência)

• IMD (SMPTE): < 0,01%

• Fator de Amortecimento: > 2500 (20–500 Hz) 

Dados Físicos e Ambientais

• Dimensões: 489 × 400 × 44,3 mm (L × P × A)

• Peso: ~8 kg

• Proteção: IP20

• Temperatura de Operação: 0 °C a +50 °C (com derating acima de 35 °C)

• Umidade de Armazenamento: 10% a 85% (sem condensação) 

Plataforma Amplificadora Unica™ de 4 Canais para Instalações Fixas

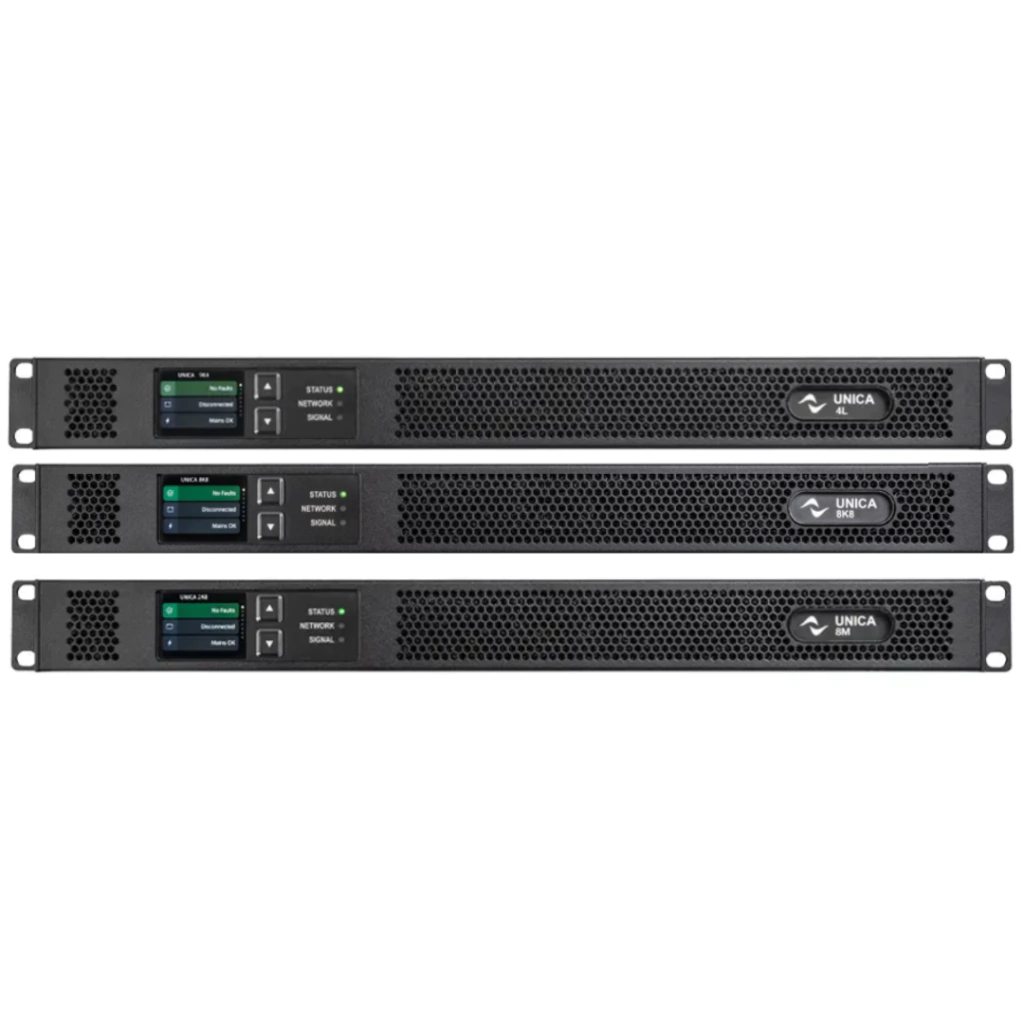

A série Unica™ é uma plataforma amplificadora compacta de 1U, desenvolvida principalmente para aplicações instaladas. A versão de 4 canais inclui modelos de potência total de 5kW, 9kW, 12kW e 16kW, tornando a Unica™ uma das soluções mais densas em potência disponíveis. Os canais de saída podem acionar linhas Lo-Z e 70/100V de forma contínua, entregando até 5200W @ 4Ω para o modelo de 16kW, quando carregado assimetricamente. A fonte de alimentação permite operação mundial (100-240VAC) e está equipada com a última geração de correção de fator de potência (PFC) de estágio único. O gerenciamento proprietário Smart Rails Management (SRM) permite que os trilhos de alimentação se adaptem em tempo real à voltagem de saída necessária para maximizar a eficiência e reduzir perdas em modo ocioso. A plataforma Unica™ apresenta o DSP de próxima geração da Powersoft para processamento e desempenho de áudio de última geração. As três portas Ethernet de 1 Gb, juntamente com o suporte nativo a Dante™ e AES67, permitem diferentes topologias de rede, incluindo encadeamento em série e redundância Dante™. O display frontal permite acesso rápido às informações de status de operação do amplificador para monitoramento local. A entrada PoE (Power over Ethernet) permite um tempo de recuperação curto em caso de perda de energia elétrica, bem como teste e monitoramento de alto-falantes 24/7 sem a necessidade de energia elétrica. Por fim, os amplificadores da série Unica™ suportam nativamente conectividade em nuvem para monitoramento e controle remoto de qualquer dispositivo em qualquer lugar do mundo via Powersoft Cloud.

📊 Especificações Técnicas

Manuseio de Canais:

• Número de canais de saída: 4 (Hi-Z ou Lo-Z, com possibilidade de ponte por par de canais)

• Conectores: Phoenix PC 5/8-STF1-7,62

• Número de canais de entrada:

  • Analógico: 4 (Phoenix MC 1,5/6-ST-3,81)

  • Dante™/AES67: 4 (3 x RJ45)

Áudio:

• Ganho padrão: 32 dB

• Sensibilidade de entrada:

  • 9K4: 3,0 Vrms / 11,8 dBu

  • 12K4: 3,5 Vrms / 13 dBu

  • 16K4: 3,9 Vrms / 14 dBu

• Nível máximo de entrada: >+24 dBu

• Resposta de frequência: 20 Hz – 20 kHz ±0,0 dB / -1,0 dB @ 8 Ω

• Impedância de entrada: 20 kΩ balanceada

• Ruído de fundo de saída (Entrada Analógica):

  • 9K4: -72 dBV(A) típico

  • 12K4: -72 dBV(A) típico

  • 16K4: -72 dBV(A) típico

• Relação sinal-ruído (Entrada Analógica):

  • 9K4: 113,6 dB(A)

  • 12K4: 114,8 dB(A)

  • 16K4: 116 dB(A)

• Ruído de fundo de saída (Entrada Dante™/AES67):

  • 9K4: -76 dBV(A) típico

  • 12K4: -76 dBV(A) típico

  • 16K4: -76 dBV(A) típico

• Relação sinal-ruído (Entrada Dante™/AES67):

  • 9K4: 117,6 dB(A)

  • 12K4: 118,8 dB(A)

  • 16K4: 120 dB(A)

• Fator de amortecimento: >2500 (20 Hz a 500 Hz)

• THD+N (de 0,1 W até metade da potência): <0,05%

• SMPTE IMD (de 0,1 W até metade da potência): <0,01%

Processamento Digital (DSP):

• Conversores AD: 24 Bit Tandem™ @ 48 kHz

  • Faixa dinâmica: 130 dB(A)

  • THD+N: 0,00005%

• Conversores DA: 24 Bit Tandem™ @ 48 kHz

  • Faixa dinâmica: 132 dB(A)

  • THD+N: 0,00003%

• Latência: 2,6 ms (entrada analógica para saída do amplificador)

• Memória interna: Armazenamento e recuperação de até 50 snapshots do amplificador

• Atraso: 2 s (entrada) + 100 ms (saída) para alinhamento de tempo

• Equalizador: Coseno elevado, FIR personalizado, IIR paramétrico:

  • Pico, hi/lo-shelving, all-pass, band-pass, band-stop, hi/lo-pass

• Crossover: Linear phase (FIR), Butterworth, Linkwitz-Riley, Bessel:

  • 6 dB/oct a 48 dB/oct (IIR)

• Limitadores: RMS de voltagem, RMS de corrente, Limitador de pico, TruePower™, EQ dinâmico

• Controle de amortecimento: Active DampingControl™

• Diagnóstico de alto-falante: Monitoramento de tom piloto, monitoramento de impedância média, medição de impedância de carga

• Tempo de inicialização: <10 s

  • <0,5 s (com alimentação PoE de backup)

Construção:

• Dimensões: 489 x 400 x 44,3 mm (LxPxA)

• Peso: 8 kg

• Classe de proteção: IP 20

Fonte de Alimentação:

• Tipo: Fonte de alimentação comutada regulada com PFC e SRM

• Tensão nominal: 100-240 VAC @ 50/60 Hz (surto de 400 VAC)

• Tensão de operação: 80-265 VAC @ 50/60 Hz

• Tolerância de fornecimento: +10% -10%

• Sistema de alimentação: TT/TN

• Categoria de sobretensão: II

• Classe de equipamento: I

• Conector de entrada AC: IEC C20 (máx. 20 A)

• Consumo em modo Eco: 35 W

• Consumo em standby: 20 W (CPU totalmente funcional)

• Entrada PoE: Classe 4 ou superior

Potência e Térmica:

• Potência de entrada em modo ocioso:

  • 115 V: 55 W

  • 230 V: 62 W
