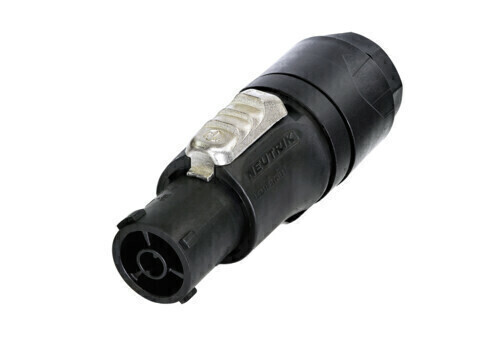

Conector de cabo fêmea com trava para cabo de alimentação grande com diâmetros externos de 10–16 mm (0,39 – 0,63 polegadas), como H07RN-F3G2.5 ou SOOW 12/3, SOOW 14/3 e SJOOW 12/3. Certificado de acordo com EN/UL e CSA 60320-1.
Chaveado para entrada de energia, terminais de parafuso, IP65, até 16 A (EUA: 20 A)
O powerCON TRUE1 TOP é um conector monofásico para aplicações externas com capacidade de interrupção (CBC) para aplicações externas.
| Pergunta | Responder |
| Quais são as diferenças entre as certificações e a versão atual NAC3*XW-TOP? | Certificação EN: Ambas as versões são certificadas de acordo com EN 60320-1. A nova versão L, no entanto, é certificada para cabos grandes da seguinte forma: H07RN-F 3G 2,5 mm² A versão antiga é certificada para os tipos de cabo: H07RN-F 3G 1,5 mm² e H05VV-F 3G 1,0 - 2,5 mm² Certificação UL: A nova versão L é certificada de acordo com UL 60320-1 para cabos SOOW 12/3 e SOOW 14/3. A versão antiga é certificada de acordo com UL 498. Certificação JET: Ambas as versões são certificadas JET. |
| Quando a IEC 60799 é relevante? | Esta norma se aplica a "Conjuntos de cabos e conjuntos de cabos de interconexão" e, portanto, abrange cabos para a rede elétrica e cabos que atuam como interconexões de energia. |
| Por que a bucha está solta em uma direção? | Isto é para atender ao requisito de padrões para evitar desmontagem manual. Para abrir a entrada do cabo, será necessária uma ferramenta especial. |
| Produto | |
| Título | NAC3FX-W-TOPO-L |
| Série de conectores | powerCON VERDADEIRO1 TOP |
| Elétrico | |
| Força dielétrica | 2,8 kVca |
| Resistência de isolamento | > 0,1 GΩ |
| Número de contatos eletrônicos | 2 + Educação Física |
| Classificação Europa | IEC EN 60320-1: 16 A 250 V CA |
| Certificado com tipos de cabos: H07RN-F3G2.5 | |
| Classificação EUA | UL 60320-1 e C22.2 No. 60320-1:19: 20 A 250 V CA |
| Certificado com tipos de cabos: | |
| - SOOW 12/3, SOOW 14/3 | |
| - SJOOW 12/3 |
| Mecânico | |
| Diâmetro externo do cabo | 10 – 16 mm (0,39 – 0,63 polegadas) |
| Vida | Normalmente 5.000 ciclos de acasalamento |
| Tamanho do fio (mm²) | 2,5 mm² |
| Tamanho do fio (AWG) | 14 – 12 AWG |
| Material | |
| Revestimento de contato | 2 µm Ag |
| Contatos | Bronze (CuSn0,2) |
| Inserir | Poliamida (PA 6.6 30 % GR) |
| Elemento de bloqueio | ZuAl4Cu1 |
| Concha | Poliamida (PA 6.6 30 % GR) |
| Alívio de tensão | Poliacetal (POM) |
| Ambiental | |
| Inflamabilidade | UL 94 V-0 |
| Classe de proteção | Gabinete IP65, UL50E tipo 4 (acoplado) |
| Faixa de temperatura | -30 °C a +80 °C |
