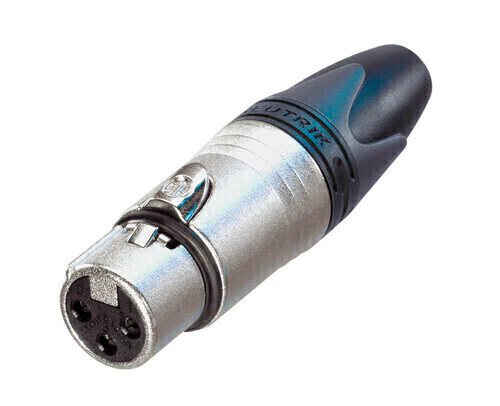

Conector de cabo fêmea de 3 polos com invólucro de níquel e contatos de prata.
A próxima geração do padrão mundialmente aceito de conectores de cabo XLR. O sucessor da série X oferece vários novos recursos que o tornam mais confiável, mais fácil de montar e melhora a integridade do contato, bem como o alívio de tensão do cabo.
Características e benefícios
- Design exclusivo de gaiola de contato fêmea para baixa resistência de contato e alta integridade
- O contato fêmea incorpora uma barreira de solda para evitar que a solda entre na área de contato
- Conector fêmea com trava de metal sólido aprimorada, maior e mais fácil de manusear
- Contatos de mola de aterramento adicionais para melhor continuidade do aterramento do casco
- O alívio de tensão do tipo mandril aprimorado proporciona maior força de extração e torna a montagem mais fácil e rápida
- Bota com prensa-cabo de poliuretano oferece alta proteção contra tensões de flexão do cabo
- Anéis e botas coloridas disponíveis para codificação ou identificação
- Design elegante e ergonômico - valioso e prático
- Casco de zinco fundido resistente, duradouro e confiável
- A rosca interna no invólucro está bem protegida contra qualquer dano
Informações técnicas
| Título |
NC3FXX |
| Tipo de conexão |
XLR |
| Gênero |
fêmea |
| Capacitância entre contatos |
≤ 4 pF |
| Resistência de contato |
≤ 3 mΩ |
| Rigidez dielétrica |
1,5 kVcc |
| Resistência de isolamento |
> 10 GΩ (inicial) |
| Corrente nominal por contato |
16 A |
| Tensão nominal |
< 50 V |
| Diâmetro externo do cabo |
3,5 - 8,0 mm |
| Força de inserção |
≤ 20 N |
| Força de retirada |
≤ 20 N |
| Vida |
> 1000 ciclos de acasalamento |
| Tamanho do fio |
máx. 2,5 mm² |
| Tamanho do fio |
máx. 14 AWG |
| Dispositivo de bloqueio |
Trava de trava |
| Bota |
Poliuretano |
| Revestimento de contato |
2 µm Ag |
| Contatos |
Bronze (CuSn8) |
| Inserir |
Poliamida (PA66) |
| Elemento de bloqueio |
Fundição de zinco (ZnAl4Cu1) / Ck 67 (mola) |
| Concha |
Fundição de zinco (ZnAl4Cu1) |
| Revestimento de concha |
Níquel |
| Alívio de tensão |
Poliacetal (POM) |
| Inflamabilidade |
UL 94 V-0 |
| Conformidade com as normas |
IEC 61076-2-103 |
| Classe de proteção |
IP40 |
| Soldabilidade |
Em conformidade com IEC 68-2-20 |
| Faixa de temperatura |
-30 °C a +80 °C |
