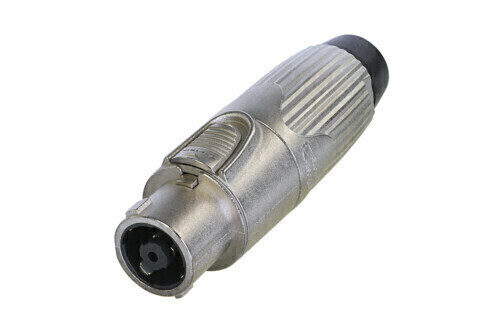

Conector de cabo fêmea de 8 polos, invólucro de metal, alívio de tensão tipo mandril, contatos de solda
Este conector é aceito em equipamentos de áudio projetados de acordo com a norma IEC 62368-1 devido à sua certificação de componentes de acordo com a norma IEC 61984.
A série speakON STXX foi especialmente projetada para aplicações de amplificador-alto-falante de serviço pesado, como turnês profissionais. A série STXX extremamente robusta e durável apresenta um invólucro todo em metal.
| Produto | |
| Título | NLT8FXX |
| Gênero | fêmea |
| Elétrico | |
| Resistência de contato | < 2 mΩ |
| Rigidez dielétrica | 1,5 kVca |
| Resistência de isolamento | > 0,1 GΩ (após aquecimento úmido) |
| Corrente nominal por contato | 30 A rms contínuo (de acordo com IEC 61984) |
| Tensão nominal | 250 V CA |
| Atenção | speakON NÃO deve ser usado como conector de rede elétrica ou de alimentação (CA/CC)! |
| Mecânico | |
| Diâmetro externo do cabo | 8 - 20 mm |
| Retenção de cabo | ≥ 220 N (sujeito ao diâmetro externo e ao material do cabo) |
| Vida | > 5000 ciclos de acasalamento |
| Tamanho do fio | 1,5 mm² - 6 mm² |
| Tamanho do fio | 10 AWG |
| Rescisão | Contatos de solda |
| Dispositivo de bloqueio | Trava rápida (trava) |
| Material | |
| Revestimento de contato | Ag |
| Contatos | Liga de cobre |
| Concha | Zinco fundido, niquelado |
| Inserir | Poliamida (PA 6.6) |
| Elemento de bloqueio | Fundição de zinco |
| Alívio de tensão | Poliacetal (POM) |
| Ambiental | |
| Faixa de temperatura | -30 °C a +80 °C |
| Inflamabilidade | UL 94 V-0 |
| Classe de proteção | IP 50 (condição acoplada) |
| Soldabilidade | Em conformidade com IEC 68-2-20 |
