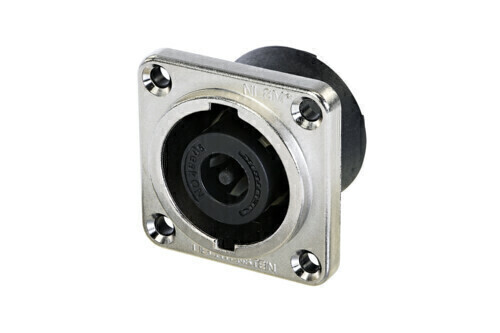

Conector de chassi macho de 8 polos, caixa quadrada de metal tamanho G, furos passantes escareados, abas planas de 3/16"
Este conector é aceito em equipamentos de áudio projetados de acordo com a norma IEC 62368-1 devido à sua certificação de componentes de acordo com a norma IEC 61984.
Os conectores de montagem em painel speakON são os conectores de chassi padrão para interconexões de alto-falantes/amplificadores e apresentam um sistema de travamento de metal exclusivo, fazendo contato somente quando totalmente travado. Os receptáculos são robustos, versáteis e fáceis de terminar.
| Produto | |
| Título | NL8MPRXX |
| Gênero | macho |
| Elétrico | |
| Resistência de contato | ≤ 2 mΩ |
| Rigidez dielétrica | 1,5 kVca |
| Resistência de isolamento | > 0,1 GΩ (após aquecimento úmido) |
| Corrente nominal por contato | 30 A rms contínuo (de acordo com IEC 61984) |
| Tensão nominal | 250 V CA |
| Atenção | speakON NÃO deve ser usado como conector de rede elétrica ou de alimentação (CA/CC)! |
| Mecânico | |
| Vida | > 5000 ciclos de acasalamento |
| Rescisão | Abas planas de 3/16" |
| Dispositivo de bloqueio | Bloqueio rápido |
| Direção de montagem | Montagem traseira/dianteira |
| Forma do chassi | flange quadrada tamanho G |
| Disposição | quatro furos passantes |
| Material | |
| Revestimento de contato | Ag |
| Contatos | Liga de cobre |
| Concha | Zinco fundido, niquelado |
| Inserir | Poliamida (PA 6.6) |
| Ambiental | |
| Faixa de temperatura | -30 °C a +80 °C |
| Inflamabilidade | UL 94 V-0 |
