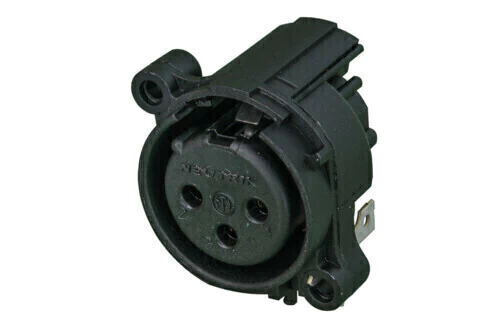

Receptáculo XLR fêmea de 3 polos, aterramento: contato de aterramento separado para o invólucro do conector correspondente e painel frontal, montagem horizontal de PCB, mola de retenção em vez de trava
Conector de painel de montagem de PCB XLR de corpo plástico redondo mais econômico. Recorte do painel frontal e layout de PCB 100% compatível com a série A. Design de contato tipo "Tulipa" com alta pressão de contato para maior durabilidade. Classificação de inflamabilidade UL94HB. Componente reconhecido pela UL.
Características e benefícios
- Série mais econômica
- Design de contato tipo "Tulipa" com alta pressão de contato para maior durabilidade
- Área de contato banhada a ouro seletiva e terminação de PCB para melhor condutividade e soldabilidade
Informações técnicas
| Título |
NC3FAAH2-0 |
| Tipo de conexão |
XLR |
| Gênero |
fêmea |
| Capacitância entre contatos |
≤ 4 pF |
| Resistência de contato |
≤ 6 mΩ |
| Rigidez dielétrica |
1,5 kVcc |
| Resistência de isolamento |
> 10 GΩ (inicial) |
| Corrente nominal por contato |
6 UMA |
| Tensão nominal |
< 50 V |
| Opções de aterramento |
Contato de aterramento separado conectado ao invólucro do conector correspondente e ao painel frontal, sem conexão ao pino 1 |
| Força de inserção |
≤ 20 N |
| Força de retirada |
≤ 20 N |
| Vida |
> 1000 ciclos de acasalamento |
| Fiação |
Montagem horizontal de PCB |
| Dispositivo de bloqueio |
Mola de retenção |
| Direção de montagem |
Montagem traseira |
| Forma do chassi |
UM |
| Montagem |
Parafuso A |
| Contatos |
Bronze (CuSn6) |
| Elemento de bloqueio |
Aço Ck67 |
| Concha |
Poliamida (PA 6.6 30 % GR) |
| Aprovações |
UL |
| Inflamabilidade |
UL 94 HB |
| Conformidade com as normas |
IEC 61076-2-103 |
| Classe de proteção |
IP40 |
| Soldabilidade |
Em conformidade com IEC 68-2-20 |
| Faixa de temperatura |
-30 °C a +80 °C |
