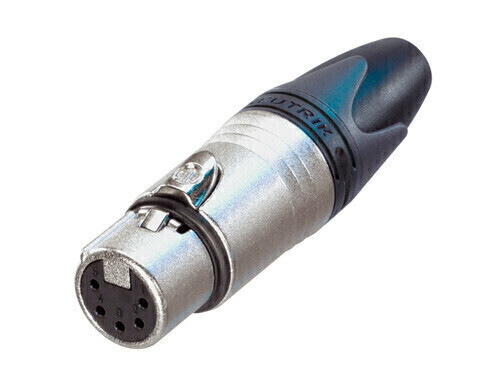

Conector de cabo fêmea de 5 polos com invólucro de níquel e contatos de prata.
A próxima geração do padrão mundialmente aceito de conectores de cabo XLR. O sucessor da série X oferece vários novos recursos que o tornam mais confiável, mais fácil de montar e melhora a integridade do contato, bem como o alívio de tensão do cabo.
Informações técnicas
| Título |
NC5FXX |
| Tipo de conexão |
XLR |
| Gênero |
fêmea |
| Capacitância entre contatos |
≤ 7 pF |
| Resistência de contato |
≤ 3 mΩ |
| Rigidez dielétrica |
1,5 kVcc |
| Resistência de isolamento |
> 10 GΩ (inicial) |
| Corrente nominal por contato |
7,5 A |
| Tensão nominal |
< 50 V |
| Diâmetro externo do cabo |
3,5 - 8,0 mm |
| Força de inserção |
≤ 20 N |
| Força de retirada |
≤ 20 N |
| Vida |
> 1000 ciclos de acasalamento |
| Tamanho do fio |
máx. 1,0 mm² |
| Tamanho do fio |
máx. 18 AWG |
| Fiação |
Contatos de solda |
| Dispositivo de bloqueio |
Trava de trava |
| Bota |
Poliuretano |
| Revestimento de contato |
2 µm Ag sobre 2 µm Ni |
| Contatos |
Latão (CuZn39Pb3) |
| Inserir |
Poliamida (PA66) |
| Elemento de bloqueio |
Fundição de zinco (ZnAl4Cu1) / Ck 67 (mola) |
| Concha |
Fundição de zinco (ZnAl4Cu1) |
| Revestimento de concha |
Níquel |
| Alívio de tensão |
Poliacetal (POM) |
| Inflamabilidade |
UL 94 V-0 |
| Conformidade com as normas |
IEC 61076-2-103 |
| Classe de proteção |
IP40 |
| Soldabilidade |
Em conformidade com IEC 68-2-20 |
| Faixa de temperatura |
-30 °C a +80 °C |
