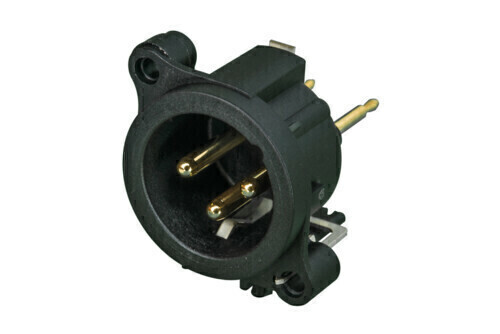

Receptáculo XLR macho de 3 polos, aterramento: conexão do conector ao pino 1 e painel frontal, montagem vertical em PCB
Conector de painel de montagem de PCB XLR de corpo plástico redondo mais econômico. Recorte do painel frontal e layout de PCB 100% compatível com a série A. Design de contato tipo "Tulipa" com alta pressão de contato para maior durabilidade. Classificação de inflamabilidade UL94HB. Componente reconhecido pela UL.
Características e benefícios
- Série mais econômica
- Design de contato tipo "Tulipa" com alta pressão de contato para maior durabilidade
- Área de contato banhada a ouro seletiva e terminação de PCB para melhor condutividade e soldabilidade
Informações técnicas
| Título |
NC3MAAV-1 |
| Tipo de conexão |
XLR |
| Gênero |
macho |
| Capacitância entre contatos |
≤ 4 pF |
| Resistência de contato |
≤ 6 mΩ |
| Rigidez dielétrica |
1,5 kVcc |
| Resistência de isolamento |
> 10 GΩ (inicial) |
| Corrente nominal por contato |
6 UMA |
| Tensão nominal |
< 50 V |
| Opções de aterramento |
Pino 1 conectado diretamente ao painel frontal e ao invólucro do conector, sem contato de aterramento separado |
| Força de inserção |
≤ 20 N |
| Força de retirada |
≤ 20 N |
| Vida |
> 1000 ciclos de acasalamento |
| Tamanho do fio |
|
| Fiação |
montagem vertical de PCB |
| Dispositivo de bloqueio |
Trava de trava |
| Direção de montagem |
Montagem traseira |
| Forma do chassi |
UM |
| Montagem |
Parafuso A |
| Contatos |
Latão (CuZn35Pb2) |
| Concha |
Poliamida (PA 6.6 30 % GR) |
| Aprovações |
UL |
| Inflamabilidade |
UL 94 HB |
| Conformidade com as normas |
IEC 61076-2-103 |
| Classe de proteção |
IP40 |
| Soldabilidade |
Em conformidade com IEC 68-2-20 |
| Faixa de temperatura |
-30 °C a +80 °C |
